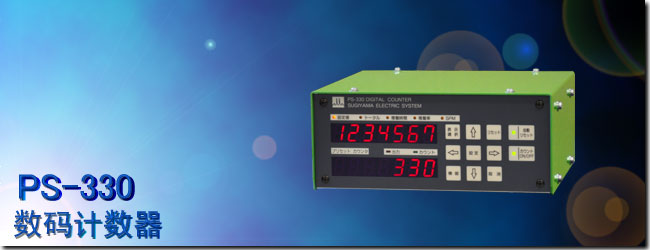

PS-330 數碼計數器

產品概要

　PS330數碼計數器集中合計數，預置計數以及批量計數等功能，廣泛使用于沖床加工行業。本機有2輸入/2輸出的計數功能。
輸入有計數用輸入和控制裝置用輸入；輸出有通過繼電器的接點輸出和集電極開路輸出，可以利用其控制沖床停止運轉和警報裝置。
并且有計算生產時間，生產效率以及SPM功能，能方便管理人員工作并提高生產效率。

特長

　將合計數、預置計數、批量計數 * 的3種技術方式集于一體。

　有顯示生產時間、生產率、SPM的功能。

　合計數、預置計數、實現了7位數表示10位數的計算范圍。

　預置計數功能可以設定3個數值。*
例）設定值1??????? 10,000 （停止沖床運轉用輸出）設定值2??????? 9,500 （顯示警示燈用輸出）設定值3??????? 1,000 （顯示每一單位的警示燈用輸出） 10,000時停止沖床運轉。 9,500 時使其顯示警示燈。 1,000、2,000、3,000、4,000、5,000、6,000、7,000、8,000、9,000顯示警示燈。

　儲存功能可以保存設定值、計數值、計數動作狀態。有8個內存。*

　連接對象裝置（沖床）的運轉回數和運轉時間，分別由LT（Life Time）計數、 LT（Life Time）定時功能檢測。*

　計數輸入信號中斷經過一定時間后，可以發出運轉停止信號。*

　“*”標記表示需要功能設定。

外形尺寸圖

PS-330

PS-330
*點擊右鍵選擇“文件另存為”保存下載文件

PS-330 外形尺寸圖

規格

輸入
IN A	1輸入　計數輸入
IN B	1輸入　計數ON/OFF
KEY LOCK	1輸入　操作禁止
輸入方式內部電壓形式（12V）
ON水準	3.0V以下　8mA以上（*10mA）
OFF水準	9.0V以上　1mA以下
輸出
輸出（OUTPUT）	1輸出（接點輸出　NC）
報警輸出	1輸出（接點輸出　NO）
集電極開路	2輸出
準備完畢（READY）	1輸出（接點輸出　NO）
輸出形式
輸出（OUTPUT)	DC30V/AC220V 3A
報警輸出、準備完畢	DC30V/AC220V 2A
集電極開路	DC30V（100mA以下）
計數構成
合計數	1
預置計數	1
批量計數	1
LT計數	1
LT時間	1
其他
重量	主機2.2Kg　（包括托架）
電源	AC100～220V±10％
附屬品	?電源連柵(標準:12芯5m) ?使用說明書
